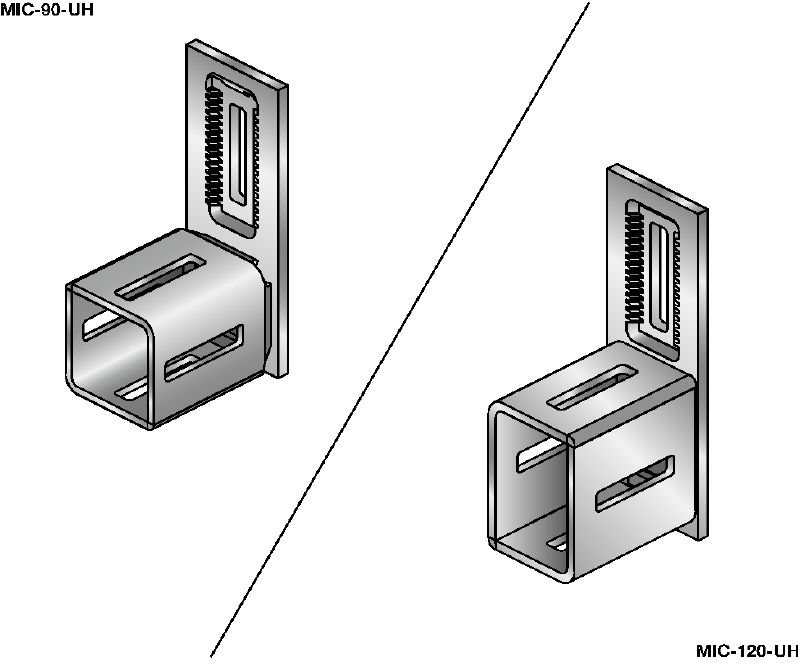

MIC-UH Соединитель

Артикул #r7629434

Стандартный горячеоцинкованный соединительный элемент для крепления балок MI одна к другой

Материал: Соединитель: DD11 MOD – HN 547, S235JR – DIN EN 10025; опорная пластина, зубчатая пластина: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; болт: класс стали 8.8; гайка: класс стали 8
Покрытие: HDG: соединитель 55 µm - DIN EN ISO 1461; опорная пластина, зубчатая пластина, болт, гайка 45 µm - DIN EN ISO 1461
Условия окружающей среды: Вне помещений, низкое или умеренное загрязнение (C3 / C4 – низкое)

Преимущества и применения

Преимущества

Начальная регулировка по вертикали 50 мм (2") для быстрой сборки
Точная регулировка по вертикали 5 мм (0,2") для дополнительной гибкости
Возможность регулировки по горизонтали 25 мм (1") благодаря вырезу в соединителе
В комплект соединительного элемента входят самостопорящиеся гайки для защиты от вибрации
Для быстрой установки одним человеком

Применения

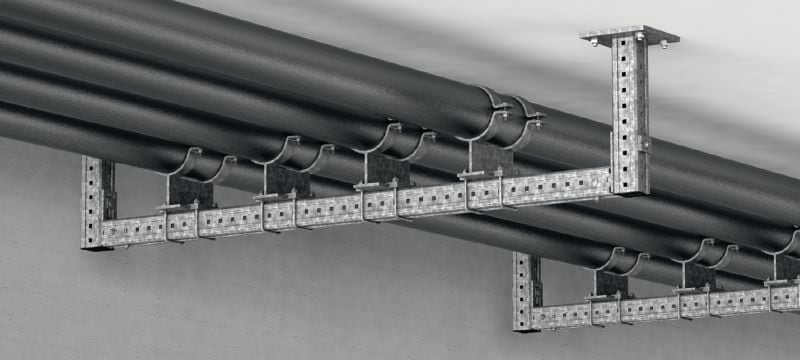

Компонент модульной системы для поддержки кабельных лотков, труб и различных вспомогательных стальных элементов
Установка балок MI между двумя стенами
Чрезвычайно гибкий соединительный элемент для многоцелевого использования
Высокая сопротивляемость к срезывающей нагрузке для конструкций без использования укосин
Рекомендуется для установки как в помещениях, так и вне помещений в среднеагрессивных средах
